CS6200
Řada pokročilých 10G routing switchů vhodné především pro 1G/10G okruhové či MPLS sítě. Switche jsou zajímavé tím, že vybrané modely nabízejí dedikované stohovací porty (jako první modely u DCN) včetně podpory protokolu VSF, plnou podporu dynamických směrovacích protokolů OSPF, BGP či i protokoly vhodné pro výstavbu MPLS sítě (VRF, LDP, L3/L2 VPN, VPLS), vybaveny jsou tabulkami pro 4k VLAN a 16k směrovacích záznamů a nabízí dále řadu dalších moderních operátorských funkcí včetně základní podpory OpenFlow, sady protokolů pro práci s multicastovým vysíláním PIM-xM. Z pohledu hardware jsou dostupné různé varianty portací: začínající na 20 či 48 metalických portů v kombinaci s 1G COMBO porty a integrovanými 10G SFP+ porty, některé modely mají výbavu i v podobě PoE+ portů. Každý box má sloty pro 2 napájecí zdroje, je tedy možné kombinovat AC230V a DC-48V napájení případně AC/AC či DC/DC.
Klíčové vlastnosti
- Varianty 20/48x 10/100/1000 + kombinace GE SFP a 10GE SFP+, 1+1 modulární napájení, stále 1U formát
- 16K MAC, 16K směrovací tabulka (1K L3 interface), N:1 port mirroring + (ER)RSPAN, LACP + balancing
- 4K VLAN, N:1 VLAN translation, selective/flexible QinQ, Broadcast/Multicast/Unicast StormControl
- Statické směrování, RIP, OSPF, BGP, Policy-based routing, VRRP, Multicast PIM-DM/SM/SSM
- MPLS: VRF, LDP, L3/L2 VPN, VPLS, …
- AAA 802.1x, port/MAC based auth, IPv4/IPv6 TACACS+
- DHCPv4/v6 + snooping/relay
- sFlow, IPFIX, OpenFlow 1.0, …

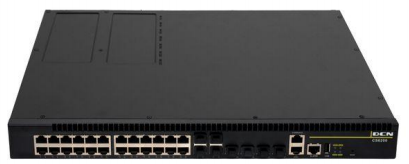

CS6200-28X-EI
- 20 x 10/100/1000BaseT + 4 x GE Combo(GT/SFP) + 4 x 10GE(SFP+)
- 1x konzolový port
- přepínací kapacita/propustnost: 128Gbps/95Mpps
- 13k směrovacích záznamů, 16k MAC
- 440mm*44mm*350mm, 2 sloty pro napájecí zdroje
CS6200-28X-P-EI
- 20 x 10/100/1000BaseT + 4 x GE Combo(GT/SFP) + 4 x 10GE(SFP+)
- 1x konzolový port
- přepínací kapacita/propustnost: 128Gbps/95Mpps
- podpora PoE 802.3af/at, PoE budget dle zvoleného zdroje
- 13k směrovacích záznamů, 16k MAC
- 440mm*44mm*350mm, 2 sloty pro napájecí zdroje

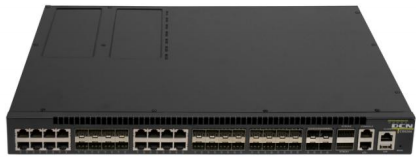

CS6200-28X-HI-24F
- 16xGbE COMBO, 8xGbE SFP, 4x10GbE SFP+, 2x stohovací port
- 1x konzolový port
- přepínací kapacita/propustnost: 208Gbps/155Mpps
- 16k směrovacích záznamů, 32k MAC
- 440mm*44mm*350mm, 2 sloty pro napájecí zdroje

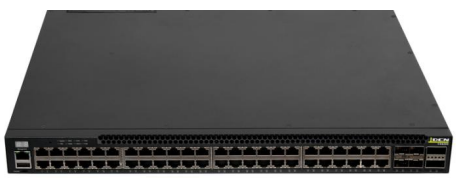

CS6200-52X-P-EI
- 48x10/100/1000, 4x10GbE SFP+, 2x20GbE stohovací port1x konzolový port
- přepínací kapacita/propustnost: 256Gbps/191Mpps
- 16k směrovacích záznamů, 32k MAC
- podpora PoE 802.3af/at, PoE budget dle zvoleného zdroje
- 440mm*44mm*330mm, 2 sloty pro napájecí zdroje
DAC-QSFP-5M
- DAC stohovací kabel pro vybrané modely řady CS6200
- Osazené QSFP moduly, délka 5m
M6200-AC-A
- zdroj pro řadu CS6200, AC230V, 150W
M6200-DC-A
- zdroj pro řadu CS6200, DC-48V, 150W
M6200-AC-B
- zdroj pro řadu CS6200, AC230V, 600W
M6200-AC-C
- zdroj pro řadu CS6200, AC230V, 920W
Detailní přehled parametrů řady CS6200:
| CS6200-28X-EI | CS6200-28X-P-EI | CS6200-52X-P-EI | CS6200-28X-HI-24F | ||
| Physical port | 20 x 10/100/1000baseT + 4 x GE Combo(GT/SFP) + 4 x 10GE(SFP+) | 20 x 10/100/1000baseT + 4 x GE Combo(GT/SFP) + 4 x 10GE(SFP+) | 48 x 10/100/1000baseT + 4 x 10GE(SFP+) + 2 x Stacking port | 16 x GE Combo(GT/SFP) + 8 x GE(SFP) + 4 x 10GE(SFP+) + 2 x Stacking port | |
| Management port | 1 10/100/1000Mbps RJ45 Ethernet Management port 1 Console port (RJ45) 1 USB2.0 interface |
1 10/100/1000Mbps RJ45 Ethernet Management port 1 Console port (RJ45) 1 USB2.0 interface |
1 10/100/1000Mbps RJ45 Ethernet Management port 1 Console port (micro USB ) 1 USB2.0 interface |
1 10/100/1000Mbps RJ45 Ethernet Management port 1 Console port (RJ45) 1 USB2.0 interface |
|
| Performance | |||||
| Switching Capacity | 128Gbps | 128Gbps | 256Gbps | 208Gbps | |
| Throughput | 95Mpps | 95Mpps | 191Mpps | 155Mpps | |
| MAC Address | 16K | 16K | 32k(standard)/40k(routee) /64k(bridgee) |
32k(standard)/40k(routee) /64k(bridgee) |
|
| Routing Table | Max 13K | Max 13K | 16K | 16K | |
| L3 Interface | Max 1K | Max 1K | Max 1K | Max 1K | |
| Physical | |||||
| Dimension (W*H*D) | 440mm*44mm*350mm | 440mm*44mm*350mm | 440mm*44mm*330mm | 440mm*44mm*350mm | |
| Relative Humidity | 10%~90% non-condensing | 10%~90% non-condensing | 10%~90% non-condensing | 10%~90% non-condensing | |
| Temperature | Working 0°C~50°C storage -40°C~75°C | Working 0°C~50°C storage -40°C~75°C | Working 0°C~50°C storage -40°C~75°C | Working 0°C~50°C storage -40°C~75°C | |
| Power Supply | 2 power slots 1+1 Modular Redundant | 2 power slots 1+1 Modular Redundant | 2 power slots 1+1 Modular Redundant | 2 power slots 1+1 Modular Redundant | |
| PoE | NA | IEEE 802.3af (15.4W) IEEE 802.3at (30W) Total PoE power: 740W |
IEEE 802.3af (15.4W) IEEE 802.3at (30W) IEEE 802.3bt (60W) (up to 8 ports) Total PoE power: 740W |
NA | |
| Main Features | |||||
| L1 L2 Features | IEEE802.3(10base-T) IEEE802.3u(100base-TX) IEEE802.3z(1000base-X) IEEE802.3ab(1000base-T) IEEE802.3ae(10Gbase) IEEE802.3x IEEE802.3ak(10Gbase-CX4) | ||||
| Port loopback detection LLDP and LLDP-MED UDLD 802.3ad LACP max 128 group trunks with max 8 ports for each trunk LACP load balance |
|||||
| N:1 Port Mirroring RSPAN ERSPAN |
|||||
| IEEEE802.1d(STP) IEEEE802.1w(RSTP) IEEEE802.1s(MSTP) Root Guard BPDU Guard BPDU Tunnel |
|||||
| 802.1Q 4096 VLAN MAC VLAN Vocie VLAN PVLAN Protocol VLAN Multicast VLAN QinQ Selective QinQ Flexible QinQ GVRP N:1 VLAN Translation Broadcast / Multicast / Unicast Storm Control |
|||||
| IGMP v1/v2/v3 Snooping and L2 Query ND Snooping MLDv1/v2 Snooping |
|||||
| Port Security | |||||
| Flow Control: HOL IEEE802.3x Bandwidth Control |
|||||
| L3 Features | Static RoutingRIPv1/v2OSPFv2BGP4 OSPFv3 BGP4+ OSPF multiple process LPM Routing Policy-based Routing(PBR) for IPv4 and IPv6 VRRP URPF ECMP BFD |
||||
| IGMP v1/v2/v3 IGMP Proxy DVMRPPIM-DMPIM-SMPIM-SSM Any Cast RP MSDP Static Multicast Route Multicast Receive Control Illegal Multicast Source Detect |
|||||
| ARP Guard Local ARP proxy Proxy ARP ARP Binding Gratuitous ARP ARP Limit Anti ARP/NDP Cheat Anti ARP/NDP Scan |
|||||
| DNS Client DNS Relay | |||||
| GRE Tunnel | |||||
| IPv6 | 6to4 Tunnel Configured Tunnel ISATAP Tunnel GRE Tunnel ICMPv6NDDNSv6 IPv6 LPM RoutingIPv6 Policy-based Routing(PBR) IPv6 VRRPv3IPv6 URPFIPv6 RA RIPngOSPFv3BGP4+ MLD SnoopingIPv6 Muticast VLAN MLDv1/v2 PIM-SM/DM for IPv6 IPv6 Any Cast RP IPv6 ACL IPv6 QoS |
||||
| MPLS | MPLS VRF LDP (only CS6200-28X-HI-24Fother models by software upgrade in the future) |
||||
| MPLS L3 VPN MPLS L2 VPN(VPLS) VPWS (only CS6200-28X-HI-24Fother models by software upgrade in the future) |
|||||
| QoS | 8 Queues SWRR SP WRR DWRR SDWRR WRED Traffic Classification based on 802.1p COS ToS DiffServ DSCP ACL port number Traffic Policing PRI Mark/Remark |
||||
| ACL | IP ACL MAC ACLIP-MAC ACL Standard and Expanded ACL based on source/destination IP or MAC IP Protocol TCP/UDP port DSCP ToS IP Precedence) VLAN Tag/Untag CoS REDIRECT and Accounting based ACL Rules can be configured to port VLAN VLAN routing interfaces Time Ranged ACL |
||||
| Security | 802.1x AAA Port MAC based authentication Accounting based on time length and traffic Guest VLAN and auto VLAN |
||||
| RADIUS for IPv4 and IPv6 | |||||
| TACACS+ for IPv4 and IPv6 | |||||
| MAB | |||||
| DHCPv4/v6 | DHCP Server/Client for IPv4/IPv6 DHCP Relay/Option 82 DHCP Snooping/Option 82 |
||||
| Traffic Monitor | sFlow Traffic Analysis IPFIX |
||||
| Security Network Management | CLI WEB Telnet SNMPv1/v2c/v3 through IPv4 and IPv6 Syslog and external Syslog Server HTTP SSL SNMP MIB SNMP TRAP FTP/TFTP SNTP/NTP RMOM 1239 Authentication by Radius/TACACS SSH v1/v2 Dual firmware images/ Configuration files 802.3ah OAM 802.1ag OAM |
||||
| Data Center Features | VSF(Virtual Switch framework)* Openflow1.0* (support open controller Opendaylight Floodlight Ryu Pox etc.) |
||||
