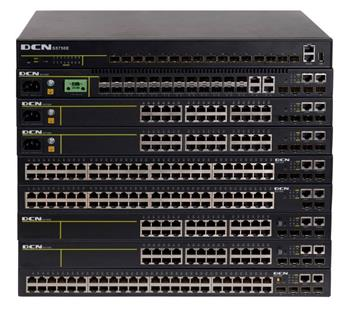

S5750E
V portfoliu L3-lite prvků DCN přichází s modernizovanou řadou nazvanou S5750E, jedná se o plně gigabitové či 10 gigabitové agregační případně core switche se základní implementací směrovacích protokolů (tzv. L3 lite - podpora statického směrování a protokolu RIPv1/v2). Tato řada nahrazuje a slučuje klíčové optické prvky z řad DCS-4500 a DCRS-5750 a přináší i několik zajímavých metalických prvků s již integrovanými 10G SFP+ porty, není tedy již nutné dokupovat karty s 10G porty jako u řady DCRS-5750. V DCN mysleli i na praktickou stránku věci a většina z modelů má veškeré datové a napájecí porty dostupné z přední části, což se zejména u FTTH instalací může hodit. Funkcemi se jedná o plně řiditelné switche nabízející dostupnost všech, v dnešních ISP či podnikových sítích, používaných protokolů. V rámci portfolia jsou dostupné i modely vybavené redundantním napájením, tj. kombinace AC230V a DC-48V.
Klíčové vlastnosti
- DCNOS CLI, QoS (8 front), 16K MAC, 1K ACL table, Store&forward
- 9K Jumbo rámce, 4K VLAN, QinQ (i selective/flexible), VLAN N:1 translation, protocol/voice/private/MAC VLAN
- IPv4/IPv6 L3 funkce: RIPv1/v2, statické routy, varianty s 64/128/512 směr. záznami
- DHCPv6/v4, DHCP snooping, DHCP relay, DHCP options
- LACP (128 group, 8 portů per grupa) + load balancing, Spanning Tree (rapid, multiple), MRRP, detekce smyček, storm control
- Multilink backup (ULPP+ULSM), Podpora VSF
- AAA, 802.1x, (VLAN) ACL (IP/MAC/USER), detekce ARP spoofing, Radius, TACACS+
- Podpora pro triple play řešení… QoS 8 front/port, správa šířky pásma, DSCP (re)marking, 802.1p, ToS,
- Multicast: IGMP snooping, MVR, MLD snooping, DCSCM
- Port/CPU mirroring/RSPAN, sFLOW, SNMP/SYSLOG, CLI-SSH
Dostupné modely
S5750E-16X-SI
- 16x 10G SFP+
- 1x konzolový port
- přepínací kapacita/propustnost: 320Gbps/238Mpps
- 64 směrovacích záznamů
- napájecí a datové porty dostupné z přední části
- 2,42kg, 443mm x 44mm x 240mm, spotřeba 24W
- Napájení AC230V a DC-48V
S5750E-28X-SI
- 24xGE porty + integrované 4x10G SFP+
- 10G porty bez dodatečných slotů (jako dříve u DCRS-5XXX)
- 1x konzolový port
- přepínací kapacita/propustnost: 128Gbps/96Mpps
- 128 směrovacích záznamů
- napájecí a datové porty dostupné z přední části
- 2,42kg, 443mm x 44mm x 220mm, spotřeba 23W
- Napájení AC230V

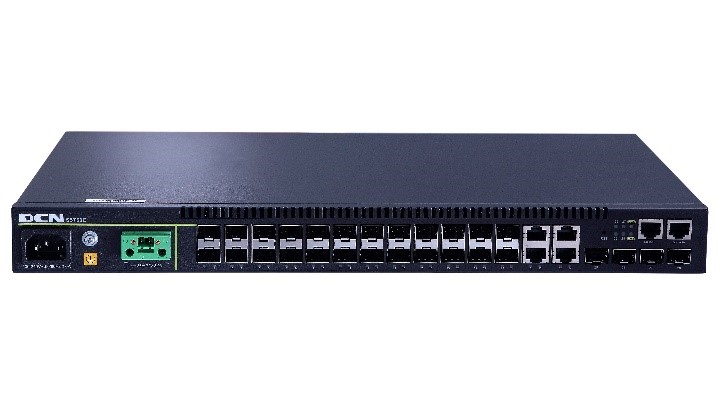

S5750E-28X-SI-24F-D
- 4x10/100/1000 Eth + 20x100/1000 SFP + 4x10G SFP+ porty
- Veškeré porty integrované, bez dodatečných slotů
- 1x konzolový port
- redundantní napájení AC230V + DC-48V
- přepínací kapacita/propustnost: 128Gbps/96Mpps
- 512 směrovacích záznamů
- napájecí a datové porty dostupné z přední části
- 2,8kg, 443mm x 44mm x 220mm, spotřeba 42W
S5750E-52X-SI
- 48xGE porty + integrované 4x10G SFP+
- Není potřeba dodatečných 10G slotů
- 1x konzoový port
- přepínací kapacita/propustnost: 176Gbps/132Mpps
- 128 směrovacích záznamů
- 4,75kg, 443mm x 44mm x 280mm, spotřeba 37W
- Napájení AC230V
Detailní přehled parametrů řady S5750E:
| Item | S5750E-28P-SI | S5750E-52P-SI | S5750E-28P-P-SI | S5750E-16X-SI | ||
|---|---|---|---|---|---|---|
| Management Port | 1 Console port | 1 Console port | 1 Console port | 1 Console port | ||
| Ports | 24 x 10/100/1000Base-T + 4 x 1000Base-X (SFP) | 48 x 10/100/1000Base-T + 4 x 1000Base-X (SFP) | 24 x 10/100/1000Base-T + 4 x 1000Base-X (SFP) | 16 x 10GbE(SFP+) | ||
| Performance | ||||||
| Switching Capacity | 56Gbps | 104Gbps | 56Gbps | 320G | ||
| Forwarding Rate | 42Mpps | 78Mpps | 42Mpps | 238Mpps | ||
| MAC ADDRESS | 16K | 16K | 16K | 16K | ||
| Jumbo Frame | 9K | 9K | 9K | 9K | ||
| ACL Table | 1k | 1k | 1k | 1k | ||
| Route Table IPv4 / IPv6 shared |
128 / 128 | 128 / 128 | 128 / 128 | 64 / 64 | ||
| Queues per port | 8 | 8 | 8 | 8 | ||
| VLAN TABLE | 4K | 4K | 4K | 4K | ||
| Physical | ||||||
| Dimension(W×H×D) | 443mm x 44mm x 230mm | 443mm x 44mm x 280mm | 443mm x 44mm x 330mm | 440mm x 44mm x 240mm | ||
| weight | 2.42kg±0.1kg | 4.70kg±0.1kg | 4.75kg±0.1kg | 3.1kg±0.1kg | ||
| Power Input | 100~240VAC, 50~60Hz | 100~240VAC, 50~60Hz | 100~240VAC, 50~60Hz | AC: 100~240VAC, 50~60Hz DC: Input -48V ~ -60V |
||
| Power Consumption | 20W | 37W | 420W | 23.7W | ||
| Temperature | Working 0°C~50°C, Storage -40°C~70°C | |||||
| Relative Humidity | 5%~95%,non-condensing | |||||
| EMC safety | CE, RoHS | |||||
| PoE | NA | NA | IEEE 802.3af POE(15.4W) IEEE 802.3at POE+ (30W) Global / port POE control Total PoE power: 370W |
NA | ||
| Main Features | ||||||
| Forwarding | Storage and Forwarding | |||||
| VLAN | Port-based VLAN IEEE802.1Q private VLAN Protocol VLAN Voice VLAN MAC VLAN Normal QinQ, Selective QinQ, Flexible QinQ VLAN Translation, N:1 VLAN Translation |
|||||
| DHCP | IPv4/IPv6 DHCP Client,IPv4/IPv6 DHCP Relay Option 82,Option 37/38 IPv4/IPv6 DHCP Snooping,IPv4/IPv6 DHCP Server |
|||||
| IP Routing | IP Routing and Static Route, RIP | |||||
| Reliability | Spanning Tree | 802.1D STP, 802.1W RSTP, 802.1S MSTP Root Guard, BPDU Guard, BPDU Forwarding Multi-Process MSTP |
||||
| LACP | 128 groups per device/8 ports per group Load balance |
|||||
| L2 Ring Protection | MRPP ITU-T G.8032 Loopback Detection Fast Link |
|||||
| Multi-link Backup | Enhanced Multi-VLAN subnet Traffic Engineering (ULPP+ULSM) | |||||
| VSF | Virtual Switch Framework | |||||
| Security | Storm Control based on packets and bytes Port Security, MAC Limit based on VLAN and Port Anti-ARP-Spoofing , Anti-ARP-Scan, ARP Binding ND Snooping DAI IEEE 802.1x, Web Portal Authentication, Authorization, Accounting Radius, TACACS+ |
|||||
| Multicast | IGMP v1/v2/v3 snooping, IGMP Fast leave MVR MLD v1/v2 snooping IPv4/IPv6 DCSCM(D) |
|||||
| L4 feature | QoS | 8 Queues Per Port Bandwidth Control Flow Redirect Classification based on ACL, VLAN ID, COS, TOS, DSCP, IPv6 Flow Label Policing Based on Port and VLAN Single Rate Three Colors, Dual Rates Three Colors for Policing Remark DSCP, COS/802.1p, Precedence, TOS SP, WRR, SWRR, DWRR for Scheduling |
||||
| ACL | IP ACL, MAC ACL, MAC-IP ACL, User-Defined ACL Time Range ACL ACL on VLAN interface |
|||||
| Maintenance and Operation Management | XModem/TFTP/FTP CLI, Telnet, Console Web/SSL (IPv4/IPv6) SSH (IPv4/IPv6) SNMPv1/v2c/v3 SNMP Trap Public & Private MIB interface RMON 1,2,3,9 Ping, Trace Route Radius Authentication Syslog (IPv4/IPv6) SNTP/NTP (IPv4/IPv6) Dual IMG, Multiple Configuration Files Port Mirror, CPU Mirror, RSPAN, ERSPAN sFlow OAM EFM; OAM CFM* Dying GASP VCT, DDM ULDP(like Cisco UDLD) LLDP/LLDP MED OpenFlow 1.0, support open controller Opendaylight, Floodlight, Ryu, Pox, etc. |
|||||
| Green Energy | IEEE 802.3az (Energy Efficient Ethernet) Auto Fan Speed Control, Temperature Alarm (S5750E-28P and S5750E-28X has no fans) LED Shut-off |
|||||
| Item | S5750E-28X-SI | S5750E-52X-SI | S5750E-28X-P-SI | S5750E-52X-P-SI | S5750E-28X-SI-24F-D | |
|---|---|---|---|---|---|---|
| Management Port | 1 Console port | 1 Console port | 1 Console port | 1 Console port | 1 Console port | |
| Ports | 24 x 10/100/1000Base-T + 4 x 10GbE (SFP+) | 48 x 10/100/1000Base-T + 4 x 10GbE (SFP+) | 24 x 10/100/1000Base-T + 4 x 10GbE (SFP+) | 48 x 10/100/1000Base-T + 2 x 1000Base-X + 2 x 10GbE (SFP+) | 20 x 100/1000Base-X (SFP) + 4 x GbE Combo(RJ45/SFP) + 4 x 10GbE (SFP+) | |
| Performance | ||||||
| Switching Capacity | 128Gbps | 176Gbps | 128Gbps | 176Gbps | 128Gbps | |
| Forwarding Rate | 96Mpps | 132Mpps | 96Mpps | 105Mpps | 96Mpps | |
| MAC ADDRESS | 16K | 16K | 16K | 16K | 16K | |
| Jumbo Frame | 9K | 9K | 9K | 9K | 9K | |
| ACL Table | 1k | 1k | 1k | 1k | 1.5k | |
| Route Table IPv4 / IPv6 shared |
128 / 128 | 128 / 128 | 128 / 128 | 128 / 128 | 512 / 512 | |
| Queues per port | 8 | 8 | 8 | 8 | 8 | |
| VLAN TABLE | 4K | 4K | 4K | 4K | 4K | |
| Physical | ||||||
| Dimension(W×H×D) | 443mm x 44mm x 230mm | 443mm x 44mm x 280mm | 442mm x 43.6mm x 280mm | 442mm x 43.6mm x 280mm | 443mm x 44mm x 220mm | |
| weight | 2.42kg±0.1kg | 4.70kg±0.1kg | 4.75kg±0.1kg | 7.5kg±0.1kg | 2.8kg±0.1kg | |
| Power Input | 100~240VAC, 50~60Hz | 100~240VAC, 50~60Hz | 100~240VAC, 50~60Hz | AC: 100~240VAC, 50~60Hz DC: Input -52V ~ -57V |
AC: 100~240VAC, 50~60Hz DC: Input -48V ~ -60V |
|
| Power Consumption | 23W | 37W | 467W | 897W | 42W | |
| Temperature | Working 0°C~50°C, Storage -40°C~70°C | |||||
| Relative Humidity | 5%~95%,non-condensing | |||||
| EMC safety | CE, RoHS | |||||
| PoE | NA | NA | IEEE 802.3af POE(15.4W) IEEE 802.3at POE+ (30W) Total PoE power: 370W |
IEEE 802.3af POE(15.4W) IEEE 802.3at POE+ (30W) Total PoE power: 740W |
NA | |
| Main Features | ||||||
| Forwarding | Storage and Forwarding | |||||
| VLAN | Port-based VLAN IEEE802.1Q private VLAN Protocol VLAN Voice VLAN MAC VLAN Normal QinQ, Selective QinQ, Flexible QinQ VLAN Translation, N:1 VLAN Translation |
|||||
| DHCP | IPv4/IPv6 DHCP Client,IPv4/IPv6 DHCP Relay Option 82,Option 37/38 IPv4/IPv6 DHCP Snooping,IPv4/IPv6 DHCP Server |
|||||
| IP Routing | IP Routing and Static Route, RIP | |||||
| Reliability | Spanning Tree | 802.1D STP, 802.1W RSTP, 802.1S MSTP Root Guard, BPDU Guard, BPDU Forwarding Multi-Process MSTP |
||||
| LACP | 128 groups per device/8 ports per group Load balance |
|||||
| L2 Ring Protection | MRPP ITU-T G.8032 Loopback Detection Fast Link |
|||||
| Multi-link Backup | Enhanced Multi-VLAN subnet Traffic Engineering (ULPP+ULSM) | |||||
| VSF | Virtual Switch Framework | |||||
| Security | Storm Control based on packets and bytes Port Security, MAC Limit based on VLAN and Port Anti-ARP-Spoofing , Anti-ARP-Scan, ARP Binding ND Snooping DAI IEEE 802.1x, Web Portal Authentication, Authorization, Accounting Radius, TACACS+ |
|||||
| Multicast | IGMP v1/v2/v3 snooping, IGMP Fast leave MVR MLD v1/v2 snooping IPv4/IPv6 DCSCM(D) |
|||||
| L4 feature | QoS | 8 Queues Per Port Bandwidth Control Flow Redirect Classification based on ACL, VLAN ID, COS, TOS, DSCP, IPv6 Flow Label Policing Based on Port and VLAN Single Rate Three Colors, Dual Rates Three Colors for Policing Remark DSCP, COS/802.1p, Precedence, TOS SP, WRR, SWRR, DWRR for Scheduling |
||||
| ACL | IP ACL, MAC ACL, MAC-IP ACL, User-Defined ACL Time Range ACL ACL on VLAN interface |
|||||
| Maintenance and Operation Management | XModem/TFTP/FTP CLI, Telnet, Console Web/SSL (IPv4/IPv6) SSH (IPv4/IPv6) SNMPv1/v2c/v3 SNMP Trap Public & Private MIB interface RMON 1,2,3,9 Ping, Trace Route Radius Authentication Syslog (IPv4/IPv6) SNTP/NTP (IPv4/IPv6) Dual IMG, Multiple Configuration Files Port Mirror, CPU Mirror, RSPAN, ERSPAN sFlow OAM EFM; OAM CFM* Dying GASP VCT, DDM ULDP(like Cisco UDLD) LLDP/LLDP MED OpenFlow 1.0, support open controller Opendaylight, Floodlight, Ryu, Pox, etc. |
|||||
| Green Energy | IEEE 802.3az (Energy Efficient Ethernet) Auto Fan Speed Control, Temperature Alarm (S5750E-28P and S5750E-28X has no fans) LED Shut-off |
|||||
